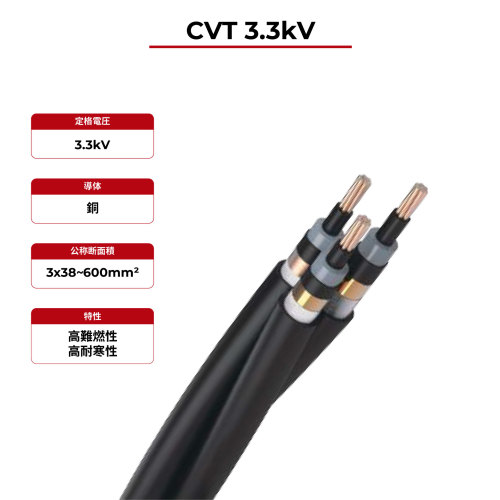

CVT 3.3kV ソーラーケーブル 銅導体
- モデル
- CVT 3.3kV
プロパティ
- 定格電圧
- 3300V
- 電圧のテスト
- 交流9kV
- 参照標準
- JIS C 3005、JCS 4516
- 導体
- 裸銅
- 絶縁
- 架橋ポリエチレンXLPE
- シールド
- 軟銅テープ
- ファブリック
- 不織布
- シース
- 難燃性ポリ塩化ビニル
評価
製品の説明
3.3kV CVTソーラーケーブルの利点

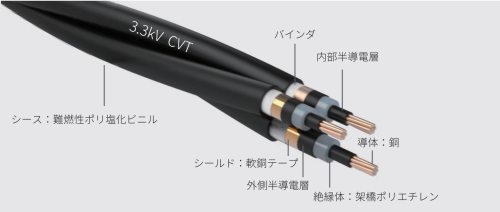

CVT 3.3kV ソーラーケーブル 銅導体
このケーブルの電圧は3.3kVで、1kVから35kVの間の中電圧です。このタイプのケーブルは銅導体を備えており、都市配電網、工業企業、大規模ビルの電力供給システムに広く使用されています。中電圧ケーブルは経済的で実用的であり、ほとんどの場面の電力需要を満たすことができます。また、その構造設計は複雑で、半導体シールド層、金属シールド層、不織布が含まれています。
· 優れた紫外線耐性
· 高オゾン耐性
· 高難燃性
· 耐油性
· 高耐寒性
CVT 3.3kV ソーラーケーブル技術データ
試験電圧 | 17kV交流 | |
定格電圧 | 3.3kV | |
試験電圧 | 9 kV/10min AC | |
CVT 3.3kV ソーラーケーブル製品説明
| 公称断面積 (mm²) | 導体外径 (mm) | 絶縁体厚さ (mm) | シース厚さ (mm) | 仕上外径 (mm) | 概算質量 (kg/km) | 最大導体抵抗（20°C） (Ω/km) |
| 3 X 38 | 7.3 | 2.5 | 1.9 | 39.5 | 1871 | 0.4910 |
| 3 X 60 | 9.3 | 3.0 | 2.1 | 46.4 | 2800 | 0.3110 |
| 3 X 100 | 12.0 | 3.0 | 2.3 | 53.5 | 4213 | 0.1870 |
3 X 150 | 14.7 | 3.0 | 2.4 | 60.0 | 5931 | 0.1240 |
3 X 200 | 17.0 | 3.5 | 2.7 | 68.0 | 7594 | 0.0933 |
3 X 250 | 19.0 | 3.5 | 2.8 | 73.0 | 9407 | 0.0754 |
3 X 325 | 21.7 | 3.5 | 3.0 | 80.5 | 11716 | 0.0579 |
3 X 400 | 24.1 | 4.0 | 3.2 | 88.5 | 14468 | 0.0471 |
3 X 500 | 26.9 | 4.0 | 3.4 | 95.3 | 17319 | 0.0376 |
3 X 600 | 29.5 | 4.0 | 3.6 | 102.7 | 20805 | 0.0314 |
