1.5kV ソーラーケーブル銅導体 PV-CQD
- モデル
- PV-CQD
プロパティ
- 定格温度
- -40℃〜90℃
- 試験電圧
- 6500V 交流
- 定格電圧
- 1500V DC
- 参照標準
- ジェットスト-CABL-001-1 (H25-10)
- 導体
- 撚線軟銅、22～60mm²
- 絶縁
- XLPE、白
- ジャケット
- XLPO、ブラック
評価
製品の説明
PV-CQDソーラーケーブルの利点

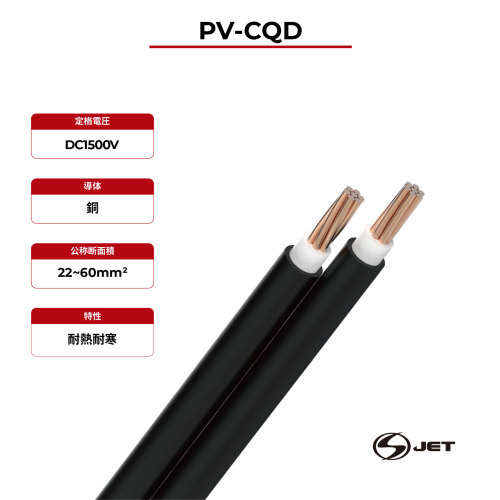

1.5kV ソーラーケーブル銅導体 PV-CQD
PV-CQDの最後の文字Dはダブル、つまり2つのコアを意味します。ユニバーサルな1500V低電圧と銅導体により、日本市場のさまざまな太陽光発電プロジェクトに適応できます。また、JET認証に合格し、優れた難燃性と耐候性を備えており、日本市場のプロジェクトの安全性と安定性を確保しています。ケーブルの絶縁体とシース材料にはXLPEとXLPOを使用しており、太陽光発電とソーラーシステムで25年の寿命が見込まれています。
· 優れた難燃性と耐候性
· 耐熱性と耐寒性
· ハロゲンフリー
PV-CQD ソーラーケーブル技術データ
定格温度 | -40℃〜90℃ | |
試験電圧 | 6500V 交流 | |
定格電圧 | 1500V DC | |
参照標準 | ジェットスト-CABL-001-1 (H25-10) | |
PV-CQDソーラーケーブル製品説明
ケーブル名 | 断面 (mm²) | 断熱材の厚さ (ミリメートル) | ジャケットの厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
1.5kV ソーラーケーブル銅導体 PV-CQD | 22 | 0.90 | 1.26 | 20.60 | 0.832 |
38 | 0.90 | 1.32 | 24.60 | 0.481 | |
60 | 1.00 | 1.40 | 29.40 | 0.305 |
