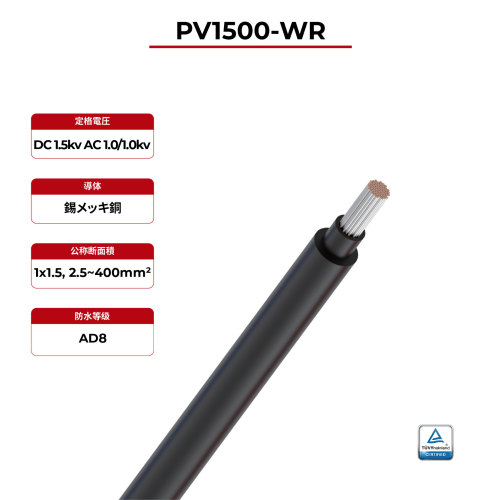

1.5kV ソーラーケーブル 銅導体 2PfG 2750 PV1500-WR
- モデル
- 2PfG 2750 PV1500-WR
プロパティ
- 定格温度
- -40℃〜90℃
- 最大短絡温度
- 250°C / 5秒
- 試験電圧
- 6.5kVAC / 5分
- 最大電圧
- Um=1800V DC
- 電圧定格
- DC 1500V U0/U=1000V
- 導体
- 錫メッキ銅 2.5~240mm²
- 絶縁
- XLPO、ブラック
- ジャケット
- XLPO、ブラック
- 浮体式太陽光発電認証
- テュフ 2PfG 2750
- 炎試験
- IEC60332-1 規格
評価
製品の説明
2PfG 2750 PV1500-WR ソーラーケーブルの利点
1.5kV ソーラーケーブル 銅導体 2PfG 2750 PV1500-WR
浮体式ソーラーケーブルは浮体式発電所向けに特別に設計されており、すべての主要コネクタと互換性があり、 TÜV 2PfG 2750/09.20 規格に合格しており、浮体式表面発電所などの太陽光発電分野に適しています。
· 紫外線安定性の向上
· TUV 2PfG 2750 フローティングPV認証
· 高い耐水性
· 機械的安定性の向上
· 絶縁抵抗が高い
· 難燃性 lEC 60332-1
2PfG 2750 PV1500-WR ソーラーケーブル技術データ
定格温度 | -40℃〜90℃ | |
最大短絡温度 | 250°C / 5秒 | |
試験電圧 | 6.5kVAC / 5分 | |
最大電圧 | Um=1800V DC | |
電圧定格 | 直流1500V U0/U=1000V | |
テスト項目 | ケーブル全体の静電容量の変化 ケーブル全体の直流に対する絶縁の長期耐性 | |
2PfG 2750 PV1500-WR ソーラーケーブル 製品説明
ケーブル名 | 断面 (mm²) | 断熱材の厚さ (ミリメートル) | 断熱外径 (ミリメートル) | ジャケットの厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
1.5kV ソーラーケーブル 銅導体 2PfG 2750 PV1500-WR | 2.5 | 0.70 | 3.50 | 0.80 | 5.20 | 8.21 |
4 | 0.70 | 3.85 | 0.80 | 5.50 | 5.09 | |
6 | 0.70 | 4.45 | 0.80 | 6.10 | 3.39 | |
10 | 0.80 | 5.70 | 0.80 | 7.30 | 1.95 | |
16 | 0.90 | 7.35 | 0.90 | 9.20 | 1.24 | |
25 | 1.00 | 8.95 | 1.00 | 11.00 | 0.795 | |
35 | 1.10 | 10.45 | 1.10 | 12.70 | 0.565 | |
50 | 1.20 | 12.10 | 1.20 | 14.80 | 0.393 | |
70 | 1.20 | 14.10 | 1.20 | 16.80 | 0.277 | |
95 | 1.30 | 15.90 | 1.30 | 18.80 | 0.210 | |
120 | 1.30 | 17.70 | 1.30 | 20.80 | 0.164 | |
150 | 1.40 | 20.00 | 1.40 | 23.30 | 0.132 | |
185 | 1.60 | 22.70 | 1.60 | 26.40 | 0.108 | |
240 | 1.70 | 24.50 | 1.70 | 28.40 | 0.0817 |
