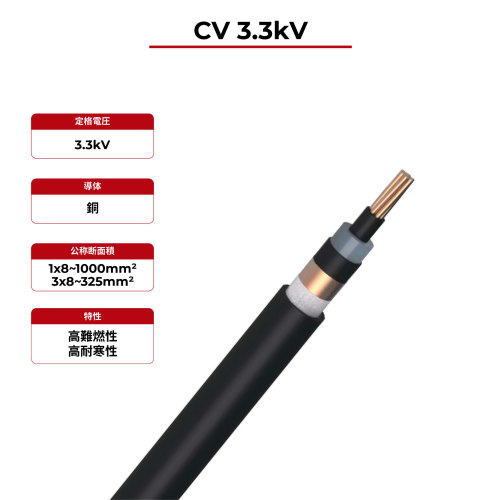

3.3kV ソーラーケーブル CV
- モデル
- CV 3.3kV
プロパティ
- 定格温度
- -15℃〜90℃
- 試験電圧
- 9 kV/10min AC
- 定格電圧
- 3.3kV
- 参照標準
- JCS 4516
- 導体
- 銅
- 絶縁
- 架橋ポリエチレン
- シールド
- 軟銅テープ
- シース
- 難燃性ポリ塩化ビニル
評価
製品の説明
3.3kV ソーラーケーブル CVの利点
3.3kV ソーラーケーブル CV
電力供給設備、分散型または集中型大規模太陽光発電所、エネルギー貯蔵発電所などにおける屋内外の敷設、パイプライン、トンネル、鉱山、立坑など、大きな圧力や機械的外力、張力負荷がかかる環境で使用できます。直接埋設や橋上の敷設が可能です。
· 優れた紫外線耐性
· 高オゾン耐性
· 高難燃性
· 耐油性
· 高耐寒性
3.3kV ソーラーケーブル CV技術データ
定格温度 | -15℃〜90℃ | |
試験電圧 | 9 kV/10min AC | |
定格電圧 | 3.3kV | |
参照標準 | JCS 4516 | |
3.3kV ソーラーケーブル CV製品の説明
| ケーブル名 | 公称断面積 (mm²) | 導体外径 (mm) | 絶縁体厚さ (mm) | シース厚さ (mm) | 仕上外径 (mm) | 概算質量 (kg/km) | 導体抵抗最大 (Ώ/km、20°C) |
| 3.3kV ソーラーケーブル CV | 1 X 8 | 3.4 | 2.5 | 1.7 | 14.4 | 259 | 2.29 |
| 1 X 14 | 4.4 | 2.5 | 1.7 | 15.4 | 335 | 1.31 | |
| 1 X 22 | 5.5 | 2.5 | 1.8 | 16.7 | 436 | 0.832 | |
1 X 38 | 7.3 | 2.5 | 1.8 | 18.5 | 611 | 0.481 | |
1 X 60 | 9.3 | 3.0 | 2.0 | 21.0 | 910 | 0.305 | |
1 X 100 | 12.0 | 3.0 | 2.1 | 25.0 | 1353 | 0.183 | |
1 X 150 | 14.7 | 3.0 | 2.2 | 28.0 | 1902 | 0.122 | |
1 X 200 | 17.0 | 3.5 | 2.3 | 31.4 | 2405 | 0.0915 | |
1 X 250 | 19.0 | 3.5 | 2.4 | 33.5 | 2982 | 0.0739 | |
1 X 325 | 21.7 | 3.5 | 2.5 | 36.5 | 3699 | 0.0568 | |
1 X 400 | 24.1 | 4.0 | 2.6 | 40.0 | 4553 | 0.0462 | |
1 X 500 | 26.9 | 4.0 | 2.7 | 43.4 | 5437 | 0.0369 | |
1 X 600 | 29.5 | 4.0 | 2.8 | 46.4 | 6520 | 0.0308 | |
1 X 800 | 34.0 | 4.5 | 3.1 | 53.0 | 8422 | 0.0231 | |
1 X 1000 | 38.0 | 4.5 | 3.2 | 57.0 | 10713 | 0.0187 | |
3 X 8 | 3.4 | 2.5 | 2.1 | 26.4 | 760 | 2.34 | |
3 X 14 | 4.4 | 2.5 | 2.2 | 28.8 | 1007 | 1.34 | |
3 X 22 | 5.5 | 2.5 | 2.3 | 31.4 | 1312 | 0.849 | |
3 X 38 | 7.3 | 2.5 | 2.5 | 35.6 | 1885 | 0.491 | |
3 X 60 | 9.3 | 3.0 | 2.7 | 42.5 | 2808 | 0.311 | |
3 X 100 | 12.0 | 3.0 | 2.9 | 49.5 | 4194 | 0.187 | |
3 X 150 | 14.7 | 3.0 | 3.2 | 55.5 | 5936 | 0.124 | |
3 X 200 | 17.0 | 3.5 | 3.5 | 63.5 | 7576 | 0.0933 | |
3 X 250 | 19.0 | 3.5 | 3.6 | 68.0 | 9352 | 0.0754 | |
3 X 325 | 21.7 | 3.5 | 3.9 | 75.0 | 11645 | 0.0579 |
