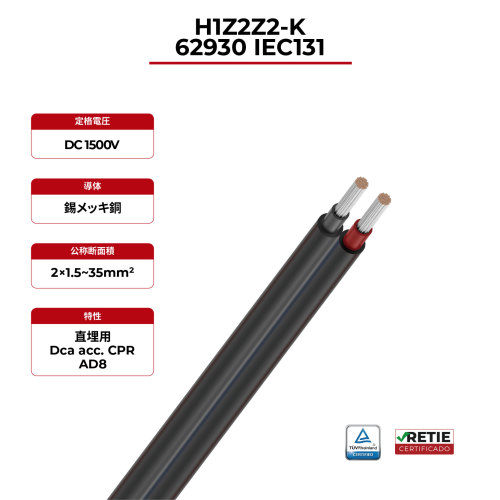

1.5kV ソーラーケーブル 銅導体 ツインコア 62930 IEC131 / H1Z2Z2-K
- モデル
- 62930 IEC131 / H1Z2Z2-K
プロパティ
- 定格温度
- -40℃〜90℃
- 試験電圧
- 6500V 交流
- 定格電圧
- 1500V DC
- 導体
- 錫メッキ銅 2X1.5~35mm²
- 絶縁
- XLPO、オプションカラー
- ジャケット
- XLPO、オプションカラー
- 耐水性
- 西暦8年
- 可燃性クラス
- DCA acc. CPR
- 参照標準
- EN50618およびIEC62930
評価
製品の説明
62930 IEC131 / H1Z2Z2-K ソーラーケーブルの利点
1.5kV ソーラーケーブル 銅導体 ツインコア 62930 IEC131 / H1Z2Z2-K
このケーブルは太陽光発電や太陽光発電システムで広く使用されており、太陽電池モジュールと電気部品を接続し、屋外の過酷な環境に適しています。
· 紫外線安定性の向上
· 直接埋葬に適している
· 耐水性AD8
· 難燃性クラス Dca acc.CPR
· 機械的安定性の向上
· 絶縁抵抗が高い
62930 IEC131 / H1Z2Z2-K ソーラーケーブル技術データ
定格温度 | -40℃〜90℃ | |
試験電圧 | 6500V 交流 | |
定格電圧 | 1500V DC | |
参照標準 | EN50618およびIEC62930 | |
試験基準 | 煙濃度試験：透過率≥60% EN50618 冷間曲げ試験: -40°C±2°C 亀裂なし EN60811-504 | |
62930 IEC131 / H1Z2Z2-K ソーラーケーブル 製品説明
ケーブル名 | 断面 (mm²) | 断熱材の厚さ (ミリメートル) | ジャケットの厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
1.5kV ソーラーケーブル 銅導体 ツインコア 62930 IEC131 / H1Z2Z2-K | 2x1.5 | 0.70 | 0.80 | 4.70*9.60 | 13.7 |
2x2.5 | 0.70 | 0.80 | 5.20*10.60 | 8.21 | |
2x4.0 | 0.70 | 0.80 | 5.50*11.20 | 5.09 | |
2x6.0 | 0.70 | 0.80 | 6.10*12.40 | 3.39 | |
2x10 | 0.70 | 0.80 | 7.20*14.70 | 1.95 | |
2x16 | 0.70 | 0.90 | 8.80*17.90 | 1.24 | |
2x25 | 0.90 | 1.00 | 10.80*21.90 | 0.795 | |
2x35 | 0.90 | 1.10 | 12.40*25.10 | 0.565 |
