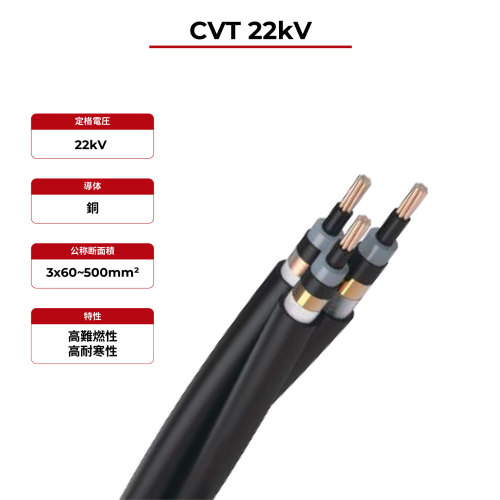

22kV ソーラーケーブル CVT
- モデル
- CVT 22kV
プロパティ
- 定格温度
- -15℃〜90℃
- 試験電圧
- 30 kV/10min AC
- 定格電圧
- 22kV
- 参照標準
- JCS 4526
- 導体
- 銅
- 絶縁
- 架橋ポリエチレン
- シールド
- 軟銅テープ
- シース
- 難燃性ポリ塩化ビニル
評価
製品の説明
22kV ソーラーケーブル CVTの利点
22kV ソーラーケーブル CVT
電力供給設備、分散型または集中型大規模太陽光発電所、エネルギー貯蔵発電所などにおける屋内外の敷設、パイプライン、トンネル、鉱山、立坑など、大きな圧力や機械的外力、張力負荷がかかる環境で使用できます。直接埋設や橋上の敷設が可能です。
· 優れた紫外線耐性
· 高オゾン耐性
· 高難燃性
· 耐油性
· 高耐寒性
22kV ソーラーケーブル CVT技術データ
定格温度 | -15℃〜90℃ | |
試験電圧 | 30 kV/10min AC | |
定格電圧 | 22kV | |
参照標準 | JCS 4526 | |
22kV ソーラーケーブル CVT製品の説明
| ケーブル名 | 公称断面積 (mm²) | 導体外径 (mm) | 絶縁体厚さ (mm) | シース厚さ (mm) | 仕上外径 (mm) | 概算質量 (kg/km) | 導体抵抗最大 (Ώ/km、20°C) |
22kV ソーラーケーブル CVT | 1 X 60 | 9.3 | 7.0 | 2.7 | 68.4 | 4142 | 0.311 |
1 X 100 | 12.0 | 7.0 | 2.9 | 75.5 | 5680 | 0.187 | |
1 X 150 | 14.7 | 7.0 | 3.1 | 82.5 | 7555 | 0.124 | |
1 X 200 | 17.0 | 7.0 | 3.2 | 87.5 | 9062 | 0.0933 | |
1 X 250 | 19.0 | 7.0 | 3.4 | 92.8 | 10992 | 0.0754 | |
1 X 325 | 21.7 | 7.0 | 3.6 | 99.5 | 13393 | 0.0579 | |
1 X 400 | 24.1 | 7.0 | 3.7 | 105.1 | 15939 | 0.0471 | |
1 X 500 | 26.9 | 7.0 | 3.9 | 112.5 | 18855 | 0.0376 |
