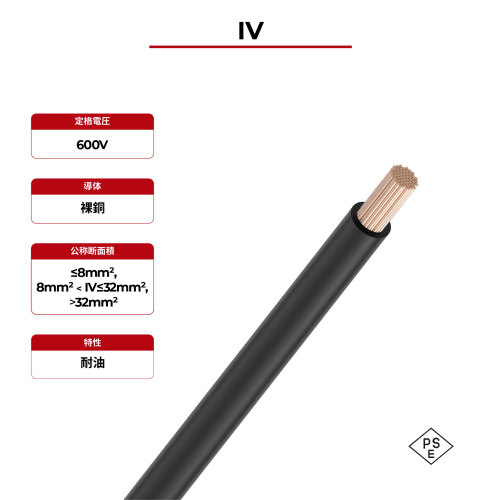

600V ソーラーケーブル銅導体 IV
- モデル
- IV
プロパティ
- 定格温度
- 60℃
- 定格電圧
- 600V
- 参照標準
- JIS C 3005
- 導体
- 裸銅、0.9~100mm²
- 絶縁
- PVC、黒、白、赤、緑、黄、青
評価
製品の説明
IVソーラーケーブルの利点
600V ソーラーケーブル銅導体 IV
IVケーブルは単層構造で、ナチュラルカラーの絶縁体と銅導体で構成されています。絶縁体はPVCで、黒、白、赤、緑、黄、青などさまざまな色があります。一般的な600Vケーブルタイプとして、日本市場のさまざまな太陽光発電プロジェクトに使用できます。銅導体により、導電性が向上するなど、より強力な実用効果が得られます。
· 高い絶縁抵抗
· 優れた柔軟性
· 湿気や熱に強い
· 耐油性
· 紫外線耐性
IV ソーラーケーブル技術データ
定格温度 | 60℃ | |
試験電圧 | 0.9~8mm²: 1500V 14~22mm²: 2000V 38~100mm²: 2500V | |
定格電圧 | 600V | |
参照標準 | JIS C 3005 | |
IVソーラーケーブル製品説明
ケーブル名 | 断面 (mm²) | 断熱材の厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
600V ソーラーケーブル銅導体 IV | 0.9 | 0.80 | 2.80 | 20.9 |
1.25 | 0.80 | 3.00 | 16.5 | |
2.0 | 0.80 | 3.40 | 9.24 | |
3.5 | 0.80 | 4.00 | 5.20 | |
5.5 | 1.00 | 5.00 | 3.33 | |
8.0 | 1.20 | 6.00 | 2.31 | |
14 | 1.40 | 7.60 | 1.30 | |
22 | 1.60 | 9.20 | 0.824 | |
38 | 1.80 | 11.50 | 0.487 | |
60 | 1.80 | 14.00 | 0.303 | |
100 | 2.00 | 17.00 | 0.180 |
