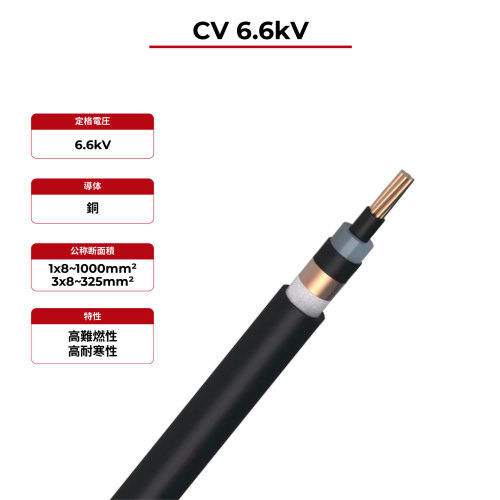

6.6kV ソーラーケーブル CV
- モデル
- CV 6.6kV
プロパティ
- 定格温度
- -15℃〜90℃
- 試験電圧
- 9 kV AC/10min AC
- 定格電圧
- 6.6kV
- 参照標準
- JCS 4523、JIS C 3005
- 導体
- アルミニウム
- 絶縁
- 架橋ポリエチレン
- シース
- 難燃性ポリ塩化ビニル
評価
製品の説明
6.6kV ソーラーケーブル CVの利点
6.6kV ソーラーケーブル CV
電力供給設備、分散型または集中型大規模太陽光発電所、エネルギー貯蔵発電所などにおける屋内外の敷設、パイプライン、トンネル、鉱山、立坑など、大きな圧力や機械的外力、張力負荷がかかる環境で使用できます。直接埋設や橋上の敷設が可能です。
· 優れた紫外線耐性
· 高オゾン耐性
· 高難燃性
· 耐油性
· 高耐寒性
6.6kV ソーラーケーブル CV技術データ
定格温度 | -15℃〜90℃ | |
試験電圧 | 17 kV/min10 AC | |
定格電圧 | 6.6kV | |
参照標準 | JIS C3606 | |
6.6kV ソーラーケーブル CV製品の説明
ケーブル名 | 公称断面積
(mm²) | 導体外径
(mm) | 絶縁体厚さ
(mm) | シース厚さ
(mm) | 仕上外径
(mm) | 概算質量
(kg/km) | 導体抵抗最大 (Ώ/km、20°C) |
6.6kV ソーラーケーブル CV | 1 X 8 | 3.4 | 4.0 | 1.8 | 17.6 | 353 | 2.29 |
1 X 14 | 4.4 | 4.0 | 1.8 | 18.6 | 434 | 1.31 | |
1 X 22 | 5.5 | 4.0 | 1.9 | 19.9 | 542 | 0.832 | |
1 X 38 | 7.3 | 4.0 | 2.0 | 21.9 | 735 | 0.481 | |
1 X 60 | 9.3 | 4.0 | 2.0 | 23.9 | 990 | 0.305 | |
1 X 100 | 12.0 | 4.0 | 2.1 | 26.8 | 1441 | 0.183 | |
1 X 150 | 14.7 | 4.0 | 2.3 | 29.9 | 2013 | 0.122 | |
1 X 200 | 17.0 | 4.5 | 2.4 | 33.4 | 2529 | 0.0915 | |
1 X 250 | 19.0 | 4.5 | 2.5 | 35.6 | 3113 | 0.0739 | |
1 X 325 | 21.7 | 4.5 | 2.6 | 38.5 | 3841 | 0.0568 | |
1 X 400 | 24.1 | 4.5 | 2.7 | 41.5 | 4639 | 0.0462 | |
1 X 500 | 26.9 | 4.5 | 2.8 | 44.5 | 5529 | 0.0369 | |
1 X 600 | 29.5 | 5.0 | 2.9 | 48.5 | 6696 | 0.0308 | |
1 X 800 | 34.0 | 5.0 | 3.1 | 53.5 | 8509 | 0.0231 | |
1 X 1000 | 38.0 | 5.0 | 3.3 | 58.2 | 10832 | 0.0187 | |
3 X 8 | 3.4 | 4.0 | 2.4 | 33.3 | 1108 | 2.34 | |
3 X 14 | 4.4 | 4.0 | 2.5 | 35.7 | 1381 | 1.34 | |
3 X 22 | 5.5 | 4.0 | 2.5 | 38.1 | 1697 | 0.849 | |
3 X 38 | 7.3 | 4.0 | 2.7 | 42.3 | 2314 | 0.491 | |
3 X 60 | 9.3 | 4.0 | 2.9 | 47.0 | 3159 | 0.311 | |
3 X 100 | 12.0 | 4.0 | 3.1 | 53.3 | 4592 | 0.187 | |
3 X 150 | 14.7 | 4.0 | 3.3 | 59.5 | 6355 | 0.124 | |
3 X 200 | 17.0 | 4.5 | 3.6 | 67.5 | 8050 | 0.0933 | |
3 X 250 | 19.0 | 4.5 | 3.8 | 72.5 | 9890 | 0.0754 | |
3 X 325 | 21.7 | 4.5 | 4.0 | 79.1 | 12196 | 0.0579 |
