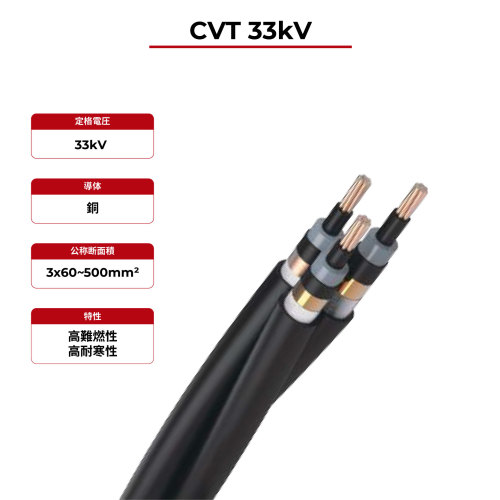

33kV ソーラーケーブル CVT
- モデル
- CVT 33kV
プロパティ
- 定格温度
- -15℃〜90℃
- 試験電圧
- 30 kV/10min AC
- 定格電圧
- 22kV
- 参照標準
- JCS 4526
- 導体
- 銅
- 絶縁
- 架橋ポリエチレン
- シールド
- 軟銅テープ
- シース
- 難燃性ポリ塩化ビニル
評価
製品の説明
33kV ソーラーケーブル CVTの利点
33kV ソーラーケーブル CVT
電力供給設備、分散型または集中型大規模太陽光発電所、エネルギー貯蔵発電所などにおける屋内外の敷設、パイプライン、トンネル、鉱山、立坑など、大きな圧力や機械的外力、張力負荷がかかる環境で使用できます。直接埋設や橋上の敷設が可能です。
· 優れた紫外線耐性
· 高オゾン耐性
· 高難燃性
· 耐油性
· 高耐寒性
33kV ソーラーケーブル CVT技術データ
定格温度 | -15℃〜90℃ | |
試験電圧 | 45 kV/10min AC | |
定格電圧 | 33kV | |
参照標準 | JCS 4526 | |
33kV ソーラーケーブル CVT製品の説明
| ケーブル名 | 公称断面積 (mm²) | 導体外径 (mm) | 絶縁体厚さ (mm) | シース厚さ (mm) | 仕上外径 (mm) | 概算質量 (kg/km) | 導体抵抗最大 (Ώ/km、20°C) |
33kV ソーラーケーブル CVT | 3 X 60 | 9.3 | 9.0 | 3.0 | 78.8 | 4988 | 0.311 |
3 X 100 | 12.0 | 9.0 | 3.2 | 85.5 | 6602 | 0.187 | |
3 X 150 | 14.7 | 9.0 | 3.4 | 92.3 | 8553 | 0.124 | |
3 X 200 | 17.0 | 9.0 | 3.5 | 97.6 | 10120 | 0.0933 | |
3 X 250 | 19.0 | 9.0 | 3.6 | 102.8 | 12043 | 0.0754 | |
3 X 325 | 21.7 | 9.0 | 3.8 | 109.5 | 14515 | 0.0579 | |
3 X 400 | 24.1 | 9.0 | 4.0 | 115.5 | 17195 | 0.0471 | |
3 X 500 | 26.9 | 9.0 | 4.2 | 122.4 | 20189 | 0.0376 |
