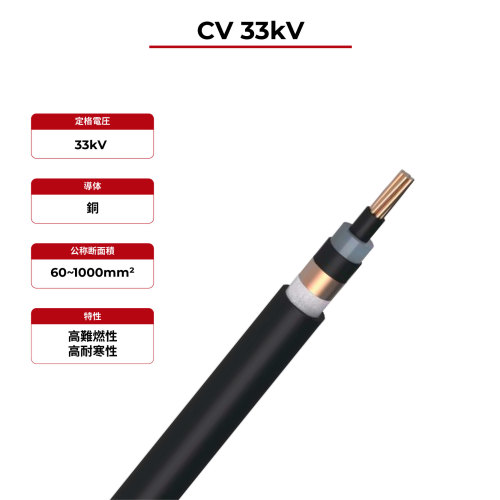

33kV ソーラーケーブル CV
- モデル
- CV 33kV
プロパティ
- 定格温度
- -15℃〜90℃
- 試験電圧
- 30 kV/10min AC
- 定格電圧
- 22kV
- 参照標準
- JCS 4526
- 導体
- 銅
- 絶縁
- 架橋ポリエチレン
- シールド
- 軟銅テープ
- シース
- 難燃性ポリ塩化ビニル
評価
製品の説明
33kV ソーラーケーブル CVの利点
33kV ソーラーケーブル CV
電力供給設備、分散型または集中型大規模太陽光発電所、エネルギー貯蔵発電所などにおける屋内外の敷設、パイプライン、トンネル、鉱山、立坑など、大きな圧力や機械的外力、張力負荷がかかる環境で使用できます。直接埋設や橋上の敷設が可能です。
· 優れた紫外線耐性
· 高オゾン耐性
· 高難燃性
· 耐油性
· 高耐寒性
33kV ソーラーケーブル CV技術データ
定格温度 | -15℃〜90℃ | |
試験電圧 | 45 kV/10min AC | |
定格電圧 | 33kV | |
参照標準 | JCS 4526 | |
33kV ソーラーケーブル CV製品の説明
| ケーブル名 | 公称断面積 (mm²) | 導体外径 (mm) | 絶縁体厚さ (mm) | シース厚さ (mm) | 仕上外径 (mm) | 概算質量 (kg/km) | 導体抵抗最大 (Ώ/km、20°C) |
33kV ソーラーケーブル CV | 1 X 60 | 9.3 | 9.0 | 2.5 | 35.9 | 1626 | 0.305 |
1 X 100 | 12.0 | 9.0 | 2.6 | 38.8 | 2137 | 0.183 | |
1 X 150 | 14.7 | 9.0 | 2.7 | 41.7 | 2754 | 0.122 | |
1 X 200 | 17.0 | 9.0 | 2.8 | 44.2 | 3264 | 0.0915 | |
1 X 250 | 19.0 | 9.0 | 2.9 | 46.4 | 3889 | 0.0739 | |
1 X 325 | 21.7 | 9.0 | 3.0 | 49.3 | 4670 | 0.0568 | |
1 X 400 | 24.1 | 9.0 | 3.1 | 51.9 | 5515 | 0.0462 | |
1 X 500 | 26.9 | 9.0 | 3.2 | 54.9 | 6459 | 0.0369 | |
1 X 600 | 29.5 | 9.0 | 3.3 | 57.7 | 7599 | 0.0308 | |
1 X 800 | 34.0 | 10.0 | 3.6 | 65.5 | 9733 | 0.0231 | |
1 X 1000 | 38.0 | 10.0 | 3.7 | 69.5 | 12115 | 0.0187 |
