450/750V ソーラーケーブル 銅導体 H07V-K
- モデル
- H07V-K
プロパティ
- 導体
- 撚線、錫メッキ、または裸銅導体
- 絶縁
- PVC、RoHS準拠
- 定格温度
- -15℃〜70℃
- 定格電圧
- 450/750V
- 参照標準
- EN50525-2-31
- 導体
- 錫メッキまたは裸銅 1.5~120mm²
- 絶縁
- ポリ塩化ビニル
- 炎試験
- IEC60332-1
評価
製品の説明
H07V-Kソーラーケーブルの利点

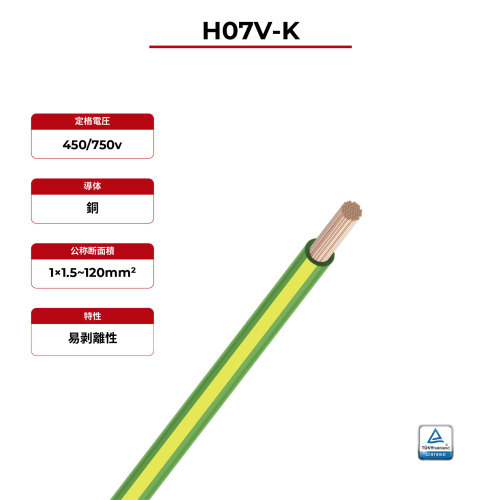

450/750V ソーラーケーブル 銅導体 H07V-K
H07V-K は定格電圧 450/750V に適しており、70°C PVC 絶縁フレキシブル導体です。電気キャビネット、配電盤、モーター、その他の電気機器の内部配線に適しています。その利点は、剥がしやすさと切断のしやすさ、優れた柔軟性などです。これにより、実際のプロジェクト適用時に作業員が施工する際の難易度が軽減され、プロジェクトコストが節約され、プロジェクト効率が向上します。同時に、高い同心性と優れた難燃性により、プロジェクトの安全性と安定性も確保されます。
· 剥きやすい
· 切りやすい
· 高い柔軟性
· 高い同心度
· 高い難燃性
· 難燃性 IEC60332-1
H07V-K ソーラーケーブル技術データ
導体 | 撚線、錫メッキ、または裸銅導体 1.5~120mm² | |
絶縁 | PVC、RoHS準拠 | |
定格温度 | -15℃〜70℃ | |
定格電圧 | 450/750V | |
参照標準 | EN50525-2-31 | |
H07V-K ソーラーケーブル 製品説明
ケーブル名 | 断面 (mm²) | 断熱材の厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
450/750V ソーラーケーブル 銅導体 H07V-K | 1.5 | 0.70 | 3.10 | 13.3 |
2.5 | 0.80 | 3.75 | 7.98 | |
4 | 0.80 | 4.30 | 4.95 | |
6 | 0.80 | 5.20 | 3.30 | |
10 | 1.00 | 6.50 | 1.91 | |
16 | 1.00 | 7.80 | 1.21 | |
25 | 1.20 | 9.70 | 0.780 | |
35 | 1.20 | 11.30 | 0.554 | |
50 | 1.40 | 13.50 | 0.386 | |
70 | 1.40 | 15.40 | 0.272 | |
95 | 1.60 | 17.50 | 0.206 | |
120 | 1.60 | 19.50 | 0.161 |
