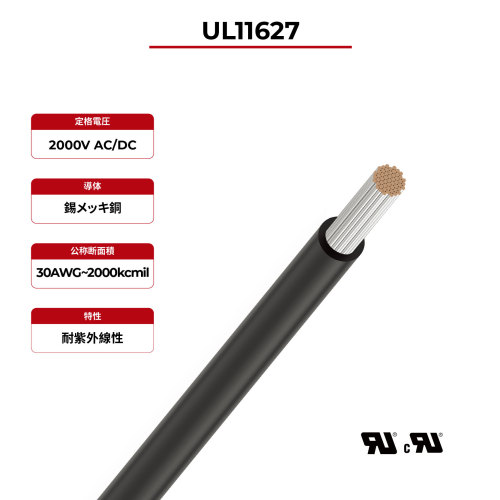

2kV エネルギー貯蔵ケーブル UL 11627
- モデル
- UL11627 規格
プロパティ
- 導体
- 錫メッキ銅/裸銅/固体導体
- 絶縁
- PVC、RoHS合格
- 定格温度
- 105℃
- 定格電圧
- 2000V 交流 / 2000V 直流
- 炎試験
- 水平炎 UL VW-1 & CSA FT1
- によると
- UL758、UL1581
評価
製品の説明
UL 11627 エネルギー貯蔵ケーブルの利点
UL 11627 エネルギー貯蔵ケーブル
UL 11627 エネルギー貯蔵ケーブルは、エネルギー貯蔵システム (ESS) の重要なコンポーネントであり、バッテリー、インバーター、グリッドなどのさまざまなシステム要素間で電力を接続および伝送する役割を果たします。バッテリー貯蔵ケーブルは、高電流と高電圧に対応できるように設計されており、太陽光などの再生可能エネルギー源からのエネルギーを貯蔵するために一般的に使用されるリチウムイオン電池やフロー電池などのシステムで、効率的かつ安全に電力を伝送します。
· 剥ぎ取りや切断が簡単
· 高い柔軟性
· 耐高温性
· UW耐性
· 高い難燃性
UL 11627 エネルギー貯蔵ケーブル技術データ
導体： | 錫メッキ銅撚線、または裸銅撚線または単線導体 | |
絶縁： | PVC、RoHS合格 | |
定格温度: | 105℃ | |
定格電圧: | 2000Vac または 2000Vdc | |
によると： | UL758、UL1581 | |
炎試験: | 水平炎 UL VW-1 および CSA FT1 | |
UL 11627 エネルギー貯蔵ケーブル製品説明
ケーブル名 | 断面 （AWG） | 断熱材公称厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 20°C (Ώ/km)で |
UL11627 規格 | 24 | 0.76 | 2.20 | 94.20 |
22 | 0.76 | 2.40 | 59.40 | |
20 | 0.76 | 2.60 | 36.70 | |
18 | 0.76 | 2.80 | 23.20 | |
16 | 0.76 | 3.10 | 14.60 | |
14 | 0.76 | 3.50 | 8.96 | |
12 | 0.76 | 4.00 | 5.64 | |
10 | 0.76 | 4.70 | 3.54 | |
9 | 0.76 | 5.40 | 2.81 | |
8 | 1.14 | 6.60 | 2.23 | |
7 | 1.14 | 7.10 | 1.768 | |
6 | 1.52 | 8.50 | 1.403 | |
5 | 1.52 | 9.10 | 1.113 | |
4 | 1.52 | 9.90 | 0.882 | |
3 | 1.52 | 10.80 | 0.6996 | |
2 | 1.52 | 11.70 | 0.5548 | |
1 | 2.03 | 14.00 | 0.4398 | |
1/0 | 2.03 | 15.10 | 15.10 | |
2/0 | 2.03 | 16.50 | 0.2766 | |
3/0 | 2.03 | 17.60 | 0.2194 | |
4/0 | 2.03 | 19.30 | 0.1722 |
