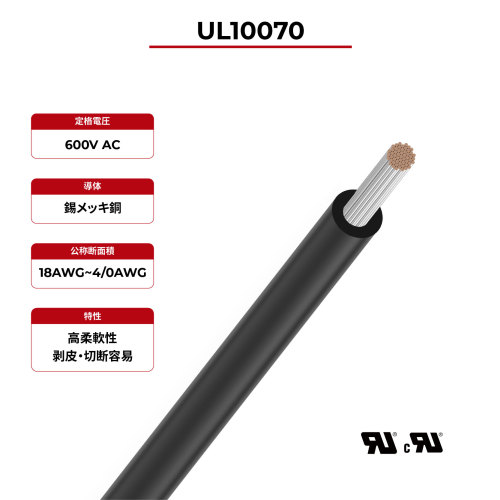

600V エネルギー貯蔵ケーブル UL 10070
- モデル
- UL10070 認証
プロパティ
- 導体
- 錫メッキ銅撚線、または裸銅
- 絶縁
- 鉛フリーPVC、RoHS合格
- 定格温度
- 105℃
- 定格電圧
- 600V 交流
- 炎試験
- 水平炎 UL VW-1 & CSA FT1
- によると
- UL758、UL1581
評価
製品の説明
UL 10070 エネルギー貯蔵ケーブルの利点
UL 10070 エネルギー貯蔵ケーブル
UL 10070 エネルギー貯蔵ケーブルは、エネルギー貯蔵システム (ESS) の重要なコンポーネントであり、バッテリー、インバーター、グリッドなどのさまざまなシステム要素間で電力を接続および伝送する役割を果たします。バッテリー貯蔵ケーブルは、高電流と高電圧を処理できるように設計されており、太陽光などの再生可能エネルギー源からのエネルギーを貯蔵するために一般的に使用されるリチウムイオン電池やフロー電池などのシステムで、効率的かつ安全に電力を伝送します。
· 剥ぎ取りや切断が簡単
· 高い柔軟性
· 耐高温性
· UW耐性
· 高い難燃性
UL 10070 エネルギー貯蔵ケーブル技術データ
導体： | 錫メッキ銅撚線、または裸銅撚線または単線導体 | |
絶縁： | 鉛フリーPVC、RoHS合格 | |
定格温度: | 105℃ | |
定格電圧: | 600Vac | |
によると： | UL758、UL1581 | |
炎試験: | 水平炎 UL VW-1 および CSA FT1 | |
UL 10070 エネルギー貯蔵ケーブル製品説明
ケーブル名 | 断面 （AWG） | 断熱材公称厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 20°C (Ώ/km)で |
UL10070 認証 | 18 | 0.76 | 2.80 | 23.2 |
16 | 0.76 | 3.10 | 14.6 | |
14 | 0.76 | 3.50 | 8.96 | |
12 | 0.76 | 4.00 | 5.64 | |
10 | 0.76 | 4.90 | 3.54 | |
9 | 0.76 | 5.30 | 2.81 | |
8 | 1.14 | 6.50 | 2.23 | |
7 | 1.14 | 7.00 | 1.768 | |
6 | 1.52 | 8.30 | 1.403 | |
5 | 1.52 | 8.90 | 1.113 | |
4 | 1.52 | 9.70 | 0.882 | |
3 | 1.52 | 10.50 | 0.6996 | |
2 | 1.52 | 11.60 | 0.5548 | |
1 | 2.03 | 13.40 | 0.4398 | |
1/0 | 2.03 | 14.60 | 0.3487 | |
2/0 | 2.03 | 16.00 | 0.2766 | |
3/0 | 2.03 | 17.40 | 0.2194 | |
4/0 | 2.03 | 19.00 | 0.1722 |
