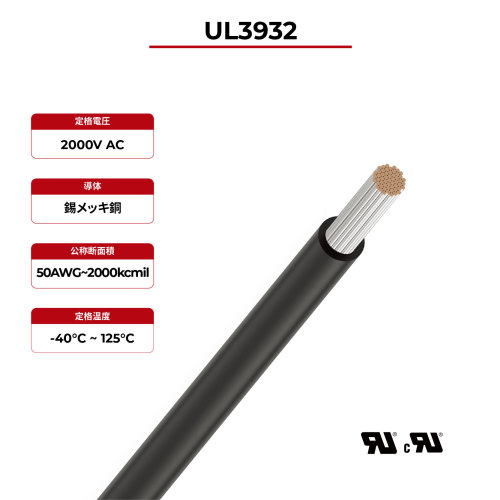

2kV エネルギー貯蔵ケーブル UL3932
- モデル
- UL3932
プロパティ
- 導体
- 錫メッキまたは裸銅、撚線または単線
- 絶縁
- XLPO、RoHS準拠
- 定格温度
- -40°C ～ +125°C
- 定格電圧
- 2000V 交流
- 炎試験
- 水平炎 UL VW-1 & CSA FT1
- によると
- UL758、UL1581
評価
製品の説明
UL3932 エネルギー貯蔵ケーブルの利点
UL3932 エネルギー貯蔵ケーブル
UL 3932 エネルギー貯蔵ケーブルは、エネルギー貯蔵システム (ESS) の重要なコンポーネントであり、バッテリー、インバーター、グリッドなどのさまざまなシステム要素間で電力を接続および伝送する役割を果たします。バッテリー貯蔵ケーブルは、高電流と高電圧を処理できるように設計されており、太陽光などの再生可能エネルギー源からのエネルギーを貯蔵するために一般的に使用されるリチウムイオン電池やフロー電池などのシステムで、効率的かつ安全に電力を伝送します。
· 低煙ハロゲンフリー
· 耐高温性
· オゾン/酸化耐性
· 高い柔軟性
UL3932 エネルギー貯蔵ケーブル技術データ
導体 | 錫メッキまたは裸銅、撚線または単線 | |
絶縁 | XLPO、RoHS準拠 | |
定格温度 | -40°C ～ +125°C | |
定格電圧 | 2000V 交流 | |
によると | UL758、UL1581 | |
炎試験 | 水平炎 UL VW-1 および CSA FT1 | |
UL3932 エネルギー貯蔵ケーブル製品説明
ケーブル名 | 断面 （AWG） | 断熱材公称厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
UL3932 | 24 | 0.76 | 1.65 | 94.2 |
22 | 0.76 | 1.80 | 59.4 | |
20 | 0.76 | 2.00 | 36.7 | |
18 | 0.76 | 2.20 | 23.2 | |
16 | 0.76 | 2.60 | 14.6 | |
14 | 0.76 | 2.90 | 8.96 | |
12 | 0.76 | 3.40 | 5.64 | |
10 | 0.76 | 4.30 | 3.54 | |
9 | 0.76 | 4.70 | 2.81 | |
8 | 1.15 | 5.20 | 2.23 | |
7 | 1.15 | 5.70 | 1.768 | |
6 | 1.15 | 6.20 | 1.403 | |
5 | 1.15 | 6.80 | 1.113 | |
4 | 1.15 | 7.60 | 0.882 | |
3 | 1.15 | 8.50 | 0.6996 | |
2 | 1.15 | 9.50 | 0.5548 | |
1 | 1.40 | 10.30 | 0.4398 | |
1/0 | 1.40 | 11.70 | 0.3487 | |
2/0 | 1.40 | 13.10 | 0.2766 | |
3/0 | 1.40 | 14.50 | 0.2194 | |
4/0 | 1.40 | 16.10 | 0.1722 |
