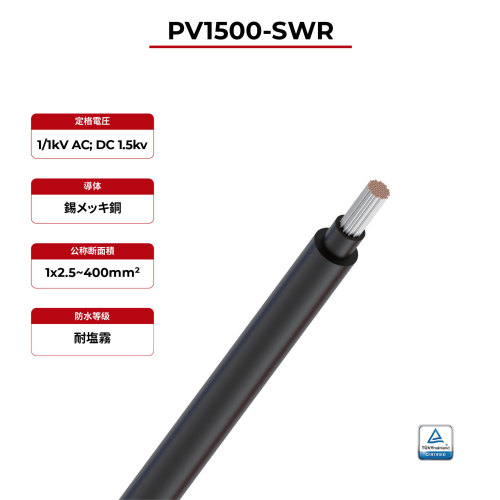

1.5kV ソーラーケーブル 2PfG 2962 PV1500-SWR TÜV
- モデル
- 2PfG 2962 PV1500-SWR
プロパティ
- 定格温度
- -40℃〜90℃
- 定格電圧
- 1500V直流
- 導体
- 錫メッキ銅 1.5~240mm²
- 絶縁
- XLPO、ブラック
- ジャケット
- XLPO、ブラック
- 関連テスト
- 塩霧試験、カビ増殖試験
評価
製品の説明
2PfG 2962 PV1500-SWR ソーラーケーブルの利点
1.5kV ソーラーケーブル 2PfG 2962 PV1500-SWR TÜV
浮体式ソーラーケーブルは浮体式発電所向けに特別に設計されており、すべての主要コネクタと互換性があり、 TÜV 2PfG 2962/12.23 規格に合格しており、沿岸浮体式水上発電所などの太陽光発電に適しています。
· 湿気や熱に強い
· 紫外線とオゾン耐性
· 塩霧耐性
· カビに強い
· 酸とアルカリに耐性がある
· 難燃性 lEC 60332-1
2PfG 2962 PV1500-SWR ソーラーケーブル技術データ
定格温度 | -40℃〜90℃ | |
定格電圧 | 1500V DC | |
テスト項目 | ケーブル全体の静電容量の変化 ケーブル全体の直流に対する絶縁の長期耐性 塩霧試験 カビ増殖試験 | |
2PfG 2962 PV1500-SWR ソーラーケーブル 製品説明
ケーブル名 | 断面 (mm²) | 断熱材の厚さ (ミリメートル) | 断熱外径 (ミリメートル) | ジャケットの厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
1.5kV ソーラーケーブル 2PfG 2962 PV1500-SWR TÜV | 1.5 | 0.80 | 3.20 | 0.80 | 4.80 | 13.70 |
2.5 | 0.80 | 3.65 | 0.80 | 5.30 | 8.21 | |
4 | 0.80 | 4.10 | 0.80 | 5.70 | 5.09 | |
6 | 0.80 | 4.70 | 0.80 | 6.30 | 3.39 | |
10 | 0.80 | 5.75 | 0.80 | 7.40 | 1.95 | |
16 | 0.90 | 7.35 | 0.90 | 9.20 | 1.24 | |
25 | 1.00 | 8.90 | 1.00 | 11.00 | 0.795 | |
35 | 1.10 | 10.40 | 1.10 | 12.70 | 0.565 | |
50 | 1.20 | 12.00 | 1.20 | 14.60 | 0.393 | |
70 | 1.20 | 14.00 | 1.20 | 16.65 | 0.277 | |
95 | 1.30 | 15.90 | 1.30 | 18.80 | 0.210 | |
120 | 1.30 | 17.60 | 1.30 | 20.50 | 0.164 | |
150 | 1.40 | 19.60 | 1.40 | 22.75 | 0.132 | |
185 | 1.60 | 21.30 | 1.60 | 24.85 | 0.108 | |
240 | 1.70 | 23.90 | 1.70 | 27.70 | 0.0817 |
