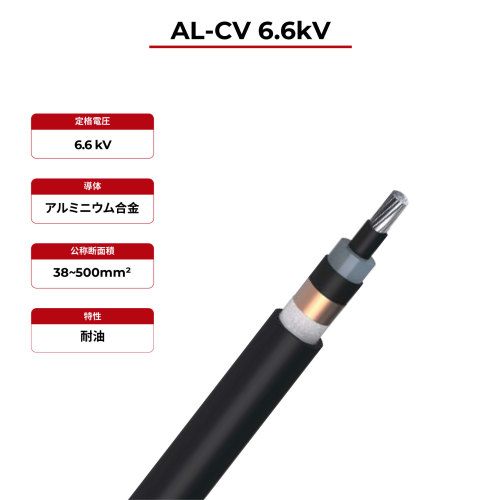

6.6kV ソーラーケーブル AL-CV
- モデル
- AL-CV 6.6kV
プロパティ
- 定格温度
- -15℃〜90℃
- 試験電圧
- 9 kV AC/10min AC
- 定格電圧
- 6.6kV
- 参照標準
- JCS 4523、JIS C 3005
- 導体
- アルミニウム
- 絶縁体
- 架橋ポリエチレン
- シールド
- 軟銅テープ
- シース
- 難燃性ポリ塩化ビニル
評価
製品の説明
6.6kV ソーラーケーブル AL-CVの利点
6.6kV ソーラーケーブル AL-CV
電力供給設備、分散型または集中型大規模太陽光発電所、エネルギー貯蔵発電所などにおける屋内外の敷設、パイプライン、トンネル、鉱山、立坑など、大きな圧力や機械的外力、張力負荷がかかる環境で使用できます。直接埋設や橋上の敷設が可能です。
· 優れた紫外線耐性
· 高オゾン耐性
· 高難燃性
· 耐油性
· 高耐寒性
· 高コストパフォーマンス
6.6kV ソーラーケーブル AL-CV技術データ
定格温度 | -15℃〜90℃ | |
試験電圧 | 17 kV/min10 AC | |
定格電圧 | 6.6kV | |
参照標準 | JCS 4523 | |
6.6kV ソーラーケーブル AL-CV製品の説明
ケーブル名 | 公称断面積
(mm²) | 導体外径
(mm) | 絶縁体厚さ
(mm) | シース厚さ
(mm) | 仕上外径
(mm) | 概算質量
(kg/km) | 導体抵抗最大 (Ώ/km、20°C) |
6.6kV ソーラーケーブル AL-CV | 1 X 38 | 7.3 | 4.0 | 2.0 | 21.0 | 470 | 0.789 |
1 X 60 | 9.3 | 4.0 | 2.0 | 23.0 | 590 | 0.500 | |
1 X 100 | 12.0 | 4.0 | 2.1 | 26.0 | 790 | 0.300 | |
1 X 150 | 14.7 | 4.0 | 2.3 | 29.0 | 1010 | 0.200 | |
1 X 200 | 17.0 | 4.5 | 2.4 | 32.0 | 1270 | 0.150 | |
1 X 250 | 19.0 | 4.5 | 2.5 | 35.0 | 1490 | 0.121 | |
1 X 325 | 21.7 | 4.5 | 2.6 | 38.0 | 1790 | 0.0932 | |
1 X 400 | 24.1 | 4.5 | 2.7 | 40.0 | 2090 | 0.0757 | |
1 X 500 | 26.9 | 4.5 | 2.8 | 43.0 | 2460 | 0.0606 |
