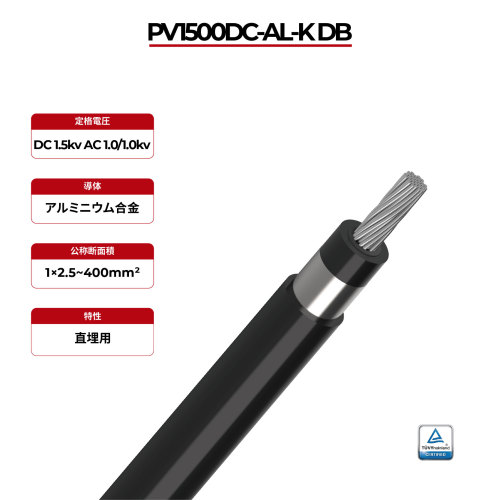

1.5kV ソーラーケーブル アルミニウム導体 単芯 2PfG 2642 PV1500DC-AL-K DB
- モデル
- 2PfG 2642 PV1500DC-AL-K DB
プロパティ
- 定格温度
- -40℃〜90℃
- 最大短絡温度
- 250°C / 5秒
- 試験電圧
- 6.5kVAC / 5分
- 定格電圧
- DC 1500V U0/U=1000V
- 導体
- 撚線アルミ合金、クラス5、1×2.5~400mm²
- 絶縁
- XLPO
- カバー
- XLPO
- 装甲
- スチールテープ
- 外皮
- XLPO
- 炎試験
- IEC60332-1 規格
評価
製品の説明
2PfG 2642 PV1500DC-AL-K DBソーラーケーブルの利点
1.5kV ソーラーケーブル アルミニウム導体 単芯 2PfG 2642 PV1500DC-AL-K DB
UV 耐性のある低電圧ケーブル。非常に頑丈な外装のため、屋外での使用に特に適しています。アルミニウム ケーブルおよび保護された地面への固定設置に関する TÜV Rheinland 2PfG2642 /01.22 に準拠しています。
· 直接埋葬に適している
· 紫外線耐性
· ラジアル耐湿性
· 難燃性lEC 60332-1
· アースや保護接地に適した装甲鋼テープ
2PfG 2642 PV1500DC-AL-K DB ソーラーケーブル技術データ
定格温度 | -40℃〜90℃ | |
最大短絡温度 | 250°C / 5秒 | |
試験電圧 | 6.5kVAC / 5分 | |
定格電圧 | 直流1500V U0/U=1000V | |
2PfG 2642 PV1500DC-AL-K DB ソーラーケーブル 製品説明
ケーブル名 | 断面 (mm²) | 断熱材の厚さ (ミリメートル) | ジャケットの厚さ (ミリメートル) | 装甲OD (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
1.5kV ソーラーケーブル アルミニウム導体 単芯 2PfG 2642 PV1500DC-AL-K DB | 2.5 | 0.70 | 1.50 | 6.50 | 9.50 | 13.20 |
4 | 0.70 | 1.50 | 7.00 | 10.00 | 8.10 | |
6 | 0.70 | 1.50 | 7.50 | 10.50 | 5.05 | |
10 | 0.80 | 1.50 | 8.70 | 11.70 | 3.08 | |
16 | 0.90 | 1.50 | 10.00 | 13.00 | 1.91 | |
25 | 1.00 | 1.50 | 11.50 | 14.50 | 1.200 | |
35 | 1.10 | 1.50 | 12.80 | 15.80 | 0.868 | |
50 | 1.20 | 1.50 | 14.40 | 17.40 | 0.641 | |
70 | 1.20 | 1.13 | 16.30 | 19.30 | 0.443 | |
95 | 1.30 | 1.60 | 18.30 | 21.50 | 0.320 | |
120 | 1.30 | 1.60 | 19.80 | 23.00 | 0.253 | |
150 | 1.40 | 1.70 | 21.70 | 25.10 | 0.206 | |
185 | 1.60 | 1.70 | 23.80 | 27.20 | 0.164 | |
240 | 1.70 | 1.80 | 27.00 | 30.60 | 0.125 | |
300 | 1.80 | 1.90 | 29.60 | 33.40 | 0.1000 | |
400 | 2.00 | 2.00 | 34.50 | 38.50 | 0.0778 |
