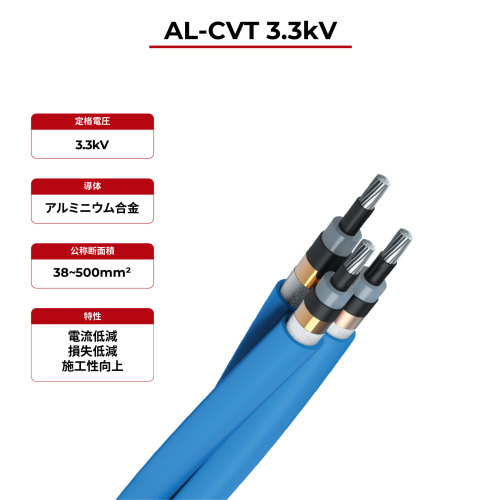

3.3kV ソーラーケーブル AL-CVT
- モデル
- AL-CVT 3.3kV
プロパティ
- 定格温度
- -15℃〜90℃
- 試験電圧
- 9 kV AC/10min AC
- 定格電圧
- 3.3kV
- 参照標準
- JCS 4523、JIS C 3005
- 導体
- アルミニウム
- 絶縁
- 架橋ポリエチレン
- シース
- 難燃性ポリ塩化ビニル
評価
製品の説明
3.3kV ソーラーケーブル AL-CVTの利点
3.3kV ソーラーケーブル AL-CVT
CVTケーブルの名前のTはトリプル、つまり3つのコアを意味し、異なる色のマーキングストリップによって明確に区別されています。電力供給設備、分散型または集中型大規模太陽光発電所、エネルギー貯蔵発電所などにおける屋内外の敷設、パイプライン、トンネル、鉱山、立坑など、大きな圧力や機械的外力、張力負荷がかかる環境で使用できます。 直接埋設や橋上の敷設が可能です。
· 優れた紫外線耐性
· 高オゾン耐性
· 高難燃性
· 耐油性
· 高耐寒性
· 高コストパフォーマンス
3.3kV ソーラーケーブル AL-CVT技術データ
定格温度 | -15℃〜90℃ | |
試験電圧 | 9 kV AC/10min AC | |
定格電圧 | 3.3kV | |
参照標準 | JCS 4523、JIS C 3005 | |
3.3kV ソーラーケーブル AL-CVT製品の説明
ケーブル名 | 公称断面積
(mm²) | 導体外径
(mm) | 絶縁体厚さ
(mm) | シース厚さ
(mm) | 仕上外径
(mm) | 概算質量
(kg/km) | 導体抵抗最大 (Ώ/km、20°C) |
3.3kV ソーラーケーブル AL-CVT | 3 X 38 | 7.3 | 2.5 | 1.9 | 36.0 | 1100 | 0.805 |
3 X 60 | 9.3 | 3.0 | 2.1 | 43.0 | 1550 | 0.510 | |
3 X 100 | 12.0 | 3.0 | 2.2 | 50.0 | 2080 | 0.306 | |
3 X 150 | 14.7 | 3.0 | 2.4 | 56.0 | 2740 | 0.204 | |
3 X 200 | 17.0 | 3.5 | 2.6 | 64.0 | 3500 | 0.153 | |
3 X 250 | 19.0 | 3.5 | 2.8 | 69.0 | 4120 | 0.123 | |
3 X 325 | 21.7 | 3.5 | 3.0 | 76.0 | 5000 | 0.0951 | |
3 X 400 | 24.1 | 4.0 | 3.2 | 84.0 | 5980 | 0.0772 | |
3 X 500 | 26.9 | 4.0 | 3.4 | 91.0 | 7120 | 0.0618 |
