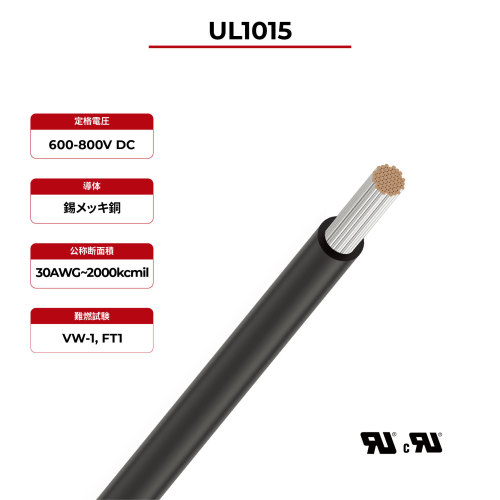

600V フックアップワイヤ UL 1015
- モデル
- UL 1015
プロパティ
- 導体
- 錫メッキ銅撚線、または裸銅
- 絶縁
- 鉛フリーPVC、RoHS適合
- 定格温度
- 105℃
- 定格電圧
- 600V
- 炎試験
- 水平炎 UL VW-1 & CSA FT1
- によると
- UL758、UL1581
評価
製品の説明
UL 1015 フックアップワイヤの利点
UL 1015 フックアップワイヤ
UL 1015フックアップワイヤは、電気・電子機器内部で使用するために設計された単芯の内部配線ケーブルです。信頼性の高い電気性能と耐熱性が求められる制御盤、電源、変圧器、モーター、そして一般的な内部配線に広く使用されています。
UL 1015 フックアップワイヤ技術データ
導体： | 錫メッキ銅撚線、または裸銅撚線または単線導体 | |
絶縁： | 鉛フリーPVC、RoHS適合 | |
定格温度: | 105℃ | |
定格電圧: | 600V | |
によると： | UL758、UL1581 | |
炎試験: | 水平の炎 UL VW-1およびCSA FT1 | |
UL 1015 フックアップワイヤ製品説明
ケーブル名 | 断面 （AWG） | 断熱材公称厚さ （ミリメートル） | ケーブル外径 （ミリメートル） | 導体抵抗最大値 (Ώ/km、20°C) |
UL 1015 | 24 | 0.76 | 2.20 | 93.25 |
22 | 0.76 | 2.35 | 55.00 | |
20 | 0.76 | 2.55 | 34.60 | |
18 | 0.76 | 3.78 | 21.80 | |
16 | 0.76 | 3.10 | 14.64 | |
14 | 0.76 | 3.50 | 9.25 | |
12 | 0.76 | 4.00 | 5.82 | |
10 | 0.76 | 4.60 | 3.66 | |
9 | 0.76 | 5.30 | 2.96 | |
8 | 1.14 | 6.50 | 2.35 | |
7 | 1.14 | 7.00 | 1.87 | |
6 | 1.52 | 8.40 | 1.48 | |
5 | 1.52 | 9.00 | 1.17 | |
4 | 1.52 | 9.70 | 0.928 | |
3 | 1.52 | 10.50 | 0.744 | |
2 | 1.52 | 11.50 | 0.590 | |
1 | 2.03 | 13.50 | 0.467 | |
1/0 | 2.03 | 14.60 | 0.370 | |
2/0 | 2.03 | 16時 | 0.297 | |
3/0 | 2.03 | 17.50 | 0.236 | |
4/0 | 2.03 | 19.10 | 0.187 |
