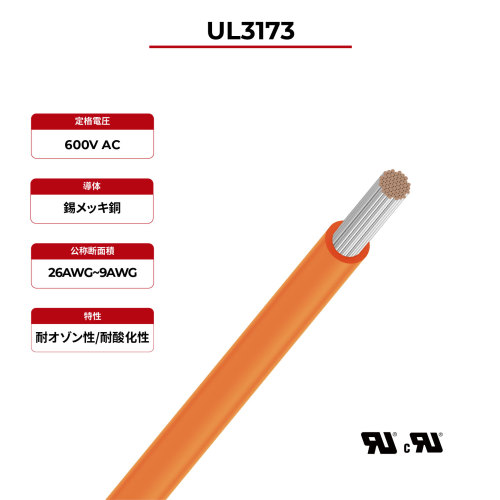

600V フックアップワイヤ UL3173
- モデル
- UL3173
プロパティ
- 導体
- 錫メッキ/裸銅撚線または単線
- 絶縁
- XLPO、RoHS準拠
- 定格温度
- 125℃
- 定格電圧
- 600V AC
- 炎試験
- 水平炎 UL VW-1 & CSA FT1
- によると
- UL758、UL1581
評価
製品の説明
UL3173フックアップワイヤの利点
UL3173 フックアップワイヤ
UL 3173フックアップワイヤは、高温環境で動作する電気・電子機器向けに設計された単芯の内部配線ケーブルです。裸銅または錫メッキ銅導体と高温PVC絶縁体を備え、定格電圧は600V、125℃です。信頼性の高い電気性能、優れた柔軟性、そして難燃性を備え、要求の厳しい内部配線用途に最適です。
· 低煙ハロゲンフリー
· 耐高温性
· オゾン/酸化耐性
· 高い柔軟性
UL3173 フックアップワイヤ技術データ
導体 | 優先的には錫メッキ銅撚線、または裸銅撚線もしくは単線 | |
絶縁 | XLPO、RoHS準拠 | |
定格温度 | 125℃ | |
定格電圧 | 600Vac | |
によると | UL758、UL1581 | |
炎試験 | 水平の炎 UL VW-1およびCSA FT1 | |
UL3173 フックアップワイヤ製品説明
ケーブル名 | 断面 （AWG） | 断熱材公称厚さ （ミリメートル） | ケーブル外径 （ミリメートル） | 導体抵抗最大値 (Ώ/km、20°C) |
UL3173 | 26 | 0.76 | 2.10 | 150 |
24 | 0.76 | 2.20 | 94.2 | |
22 | 0.76 | 2.35 | 59.4 | |
20 | 0.76 | 2.55 | 36.7 | |
18 | 0.76 | 2.80 | 23.2 | |
16 | 0.76 | 3.15 | 14.6 | |
14 | 0.76 | 3.55 | 8.96 | |
12 | 0.76 | 4.05 | 5.64 | |
10 | 0.76 | 4.90 | 3.41 |
