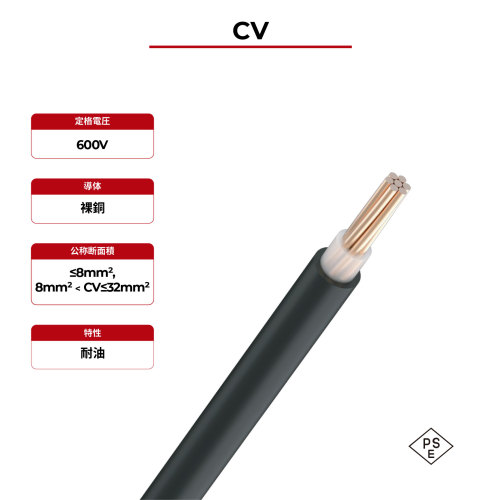

600V ソーラーケーブル CV シングルコア PSE
- モデル
- CVシングルコア
プロパティ
- 定格温度
- -15℃〜+70℃
- 断熱定格温度
- 90℃
- 試験電圧
- 2~8mm²:1500V 14~22mm²:2000V
- 定格電圧
- 600V DC
- 参照標準
- JIS C 3005、JIS C 3605
- 導体
- 裸銅
- 絶縁
- XLPE、ナチュラルカラー
- ジャケット
- PVC、ブラック
評価
製品の説明
CV シングルコアソーラーケーブルの利点
600V ソーラーケーブル CV シングルコア PSE
CV多芯ケーブルと比較すると、CV単芯ケーブルは自然な色の絶縁体を持っています。最も普遍的な600V低電圧と銅導体を備えており、日本市場のさまざまな太陽光発電プロジェクトに適応できます。また、JIS C 3005難燃性試験とJIS C 3605に合格しており、日本市場プロジェクトの安全性と安定性を確保しています。
· 高い絶縁抵抗
· 優れた柔軟性
· 湿気や熱に強い
· 耐油性
· 紫外線耐性
CV シングルコアソーラーケーブル技術データ
定格温度 | -15℃〜+70℃ | |
断熱定格温度 | 90℃ | |
試験電圧 | 2~8mm²:1500V 14~22mm²:2000V | |
定格電圧 | 600V DC | |
参照標準 | JIS C 3005、JIS C 3605 | |
CV シングルコアソーラーケーブル 製品説明
ケーブル名 | 断面 (mm²) | 断熱材の厚さ (ミリメートル) | ジャケットの厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
600V ソーラーケーブル CV シングルコア PSE | 2.0 | 0.80 | 1.50 | 6.40 | 9.24 |
3.5 | 0.80 | 1.50 | 7.00 | 5.20 | |
5.5 | 1.00 | 1.50 | 8.00 | 3.33 | |
8.0 | 1.00 | 1.50 | 8.40 | 2.29 | |
14.0 | 1.00 | 1.50 | 9.40 | 1.31 | |
22.0 | 1.20 | 1.50 | 11.00 | 0.832 |
