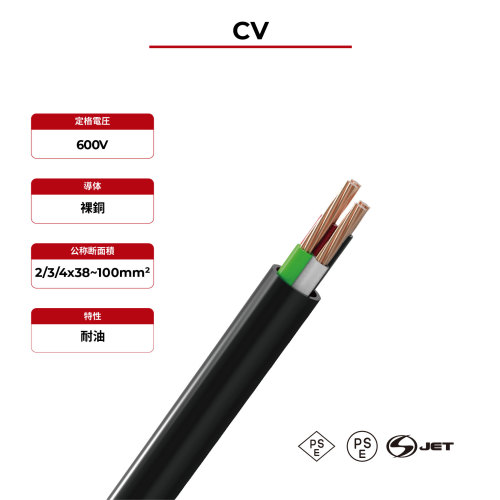

600V ソーラーケーブル CV マルチコア PSE
- モデル
- CV マルチコア
プロパティ
- 定格温度
- -15℃〜70℃
- 試験電圧
- 2500V 交流
- 定格電圧
- 600V
- 参照標準
- JIS C 3005、JIS C 3605
- 導体
- 裸銅
- 絶縁
- XLPE
- ジャケット
- PVC、ブラック
評価
製品の説明
CVマルチコアソーラーケーブルの利点
600V ソーラーケーブル CV マルチコア PSE
このケーブルは太陽光発電や太陽光発電システムで広く使用されており、太陽電池モジュールと電気を接続します。コンポーネント。屋外の過酷な環境に適しています。
· 高い絶縁抵抗
· 優れた柔軟性
· 耐湿熱性
· 耐油性
· 紫外線耐性
· 難燃性 JIS C 3005（60度傾斜テスト）
CV 多芯ソーラーケーブル技術データ
| 定格温度 | -15℃〜70℃ | |
試験電圧 | 2500V 交流 | |
| 定格電圧 | 600V | |
参照標準 | JIS C 3005、JIS C 3605 | |
CV 多芯ソーラーケーブル 製品説明
ケーブル名 | 数 コア | 断面 (mm²) | 断熱材の厚さ (ミリメートル) | ジャケットの厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
600V ソーラーケーブル CV マルチコア PSE | 2 | 2 | 0.80 | 1.50 | 10.50 | 9.42 |
3.5 | 0.80 | 1.50 | 11.50 | 5.30 | ||
5.5 | 1.00 | 1.50 | 13.50 | 3.40 | ||
8 | 1.00 | 1.50 | 14.50 | 2.36 | ||
14 | 1.00 | 1.50 | 16.50 | 1.34 | ||
22 | 1.20 | 1.50 | 19.50 | 0.849 | ||
38 | 1.20 | 1.60 | 24.00 | 0.491 | ||
60 | 1.50 | 1.80 | 29.00 | 0.311 | ||
100 | 2.00 | 2.10 | 37.00 | 0.187 | ||
3 | 2 | 0.80 | 1.50 | 11.00 | 9.42 | |
3.5 | 0.80 | 1.50 | 12.00 | 5.30 | ||
5.5 | 1.00 | 1.50 | 14.50 | 3.40 | ||
8 | 1.00 | 1.50 | 15.50 | 2.36 | ||
14 | 1.00 | 1.50 | 17.50 | 1.34 | ||
22 | 1.20 | 1.50 | 21.00 | 0.849 | ||
38 | 1.20 | 1.60 | 25.00 | 0.491 | ||
60 | 1.50 | 1.90 | 31.00 | 0.311 | ||
100 | 2.00 | 2.20 | 40.00 | 0.187 | ||
4 | 2 | 0.80 | 1.50 | 11.50 | 9.42 | |
3.5 | 0.80 | 1.50 | 13.00 | 5.30 | ||
5.5 | 1.00 | 1.50 | 15.50 | 3.40 | ||
8 | 1.00 | 1.50 | 17.00 | 2.36 | ||
14 | 1.00 | 1.50 | 19.00 | 1.34 | ||
22 | 1.20 | 1.50 | 23.00 | 0.849 | ||
38 | 1.20 | 1.80 | 28.00 | 0.491 | ||
60 | 1.50 | 2.00 | 35.00 | 0.311 | ||
100 | 2.00 | 2.40 | 44.00 | 0.187 |
