ソーラーコネクタ H4 プラス IP68 TÜV & UL
- モデル
- H4プラス
プロパティ
- 特許技術
- ラドソク
- 認証
- TÜVとULの二重認証
- 要件
- RoHSおよびNEC
評価
製品の説明
利点

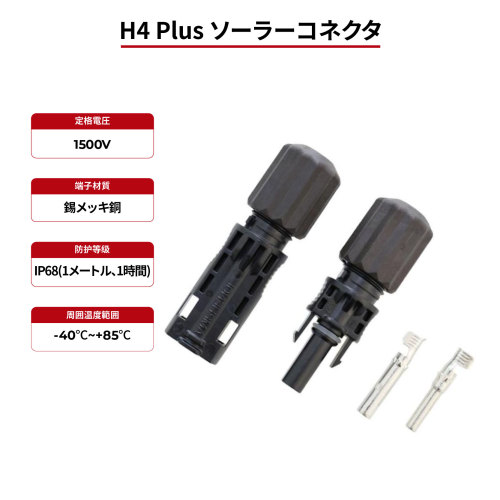

H4 Plus ソーラーコネクタ
· RADSOKの特許技術
· 接触抵抗が低い
· UL要件を上回る優れた熱衝撃性能
· TUV&ULの二重認証
· IP68 定格 (嵌合時)
· 簡単にロック・ロック解除でき、強力な密閉性
· 高性能ポリマー素材、信頼性、耐久性、寿命の安定性が向上
· ROHS、REACH準拠
製品説明
製品名 | アイテム | プラグコネクタ | ||
H4 Plus ソーラーコネクタ | 定格電圧 | UL 6703 / IEC 62852、クラス A 準拠 1500V | ||
定格電流 | 25A(2.5mm²)、35A(4.0mm²)、45A(6mm²)、64A(10mm²) 15A(14AWG)、20A(12AWG)、30A(10AWG)、50A(8WAG) | |||
典型的な接触抵抗 | 0.20mΩ、アンフェノールの低抵抗RADSOK®コンタクトテクノロジーを採用 | |||
周囲温度範囲 | -40℃〜+85℃ | |||
連絡先 | 錫メッキ銅 | |||
連絡システム | 機械加工/冷間成形 (CF) または 打ち抜き成形 (S&F) | |||
ケーブルサイズ | Ø5.0mm～Ø8.7mm | |||
ケーブル外径範囲 | 2.5mm²/14AWG、4.0mm²/12AWG、6.0mm²/10AWG、10mm²/8AWG | |||
ロック機構 | NEC NFPA 70、690.33 (C) の要件を満たし、ツールによるロック解除でセルフロックを実現 (別部品/スリーブは不要) | |||
ケーブル張力緩和 | トルク制限、逆回転防止、ラチェットグランドナットを備えた圧縮グランド | |||
保護の程度、嵌合 未交尾 | IP68(1メートル、1時間) IPX2タッチプルーフ | |||
環境評価 | 難燃性クラス: UL 94-V0 UL 746C に準拠した屋外適合 (f1) 定格の材料 | |||
