ソーラーコネクタ H4 IP68 TÜV & UL
- モデル
- H4
プロパティ
- 特許技術
- ラドソク
- 認証
- TÜVとULの二重認証
- 要件
- RoHSおよびNEC
評価
製品の説明
利点

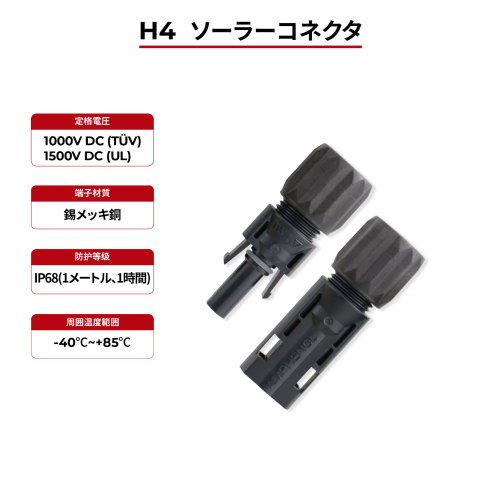

ソーラーコネクタ H4 IP68 TÜV & UL
· RADSOKの特許技術
· 接触抵抗が低い
· 長期紫外線耐性
· TUVとULの二重認証
· IP68 定格 (嵌合時)
· 簡単にロック・ロック解除でき、強力な密閉性
· シンプルなコック解除ツールはNEcの要件を満たしています
· RoHS準拠
· フィールドアセンブリの準備完了
製品説明
製品名 | アイテム | プラグコネクタ | ||
ソーラーコネクタ H4 IP68 TÜV & UL | 定格電圧 | 1000V DC（TÜV） 1500V DC（UL） | ||
定格電流 | 25A(2.5mm²)、35A(4mm²)、45A(6mm²) 15A(14AWG)、20A(12AWG)、30A(10AWG) | |||
テスト電圧 | 6kV 1分間、10kVインパルス（1.2/50μS）（IEC） | |||
典型的な接触抵抗 | ≤0.3mΩ | |||
周囲温度範囲 | -40℃〜+85℃ | |||
連絡先 | 錫メッキ銅 | |||
連絡システム | 機械加工/冷間成形 (CF) または 打ち抜き成形 (S&F) | |||
ケーブルサイズ | Ø4.5mm～Ø7.8mm | |||
ケーブル外径範囲 | 2.5mm²/14AWG、4.0mm²/12AWG、6.0mm²/10AWG | |||
ロック機構 | 2014 NEC ハンドブック 690.33(C) のツールを必要とするロック解除機能を備えたセルフロックの要件を満たしています。 | |||
ケーブル張力緩和 | トルク制限、ラチェットグランドナットを備えた圧縮グランド | |||
保護の程度 | IP68(1メートル、1時間) | |||
炎のクラス | UL94-V0 | |||
