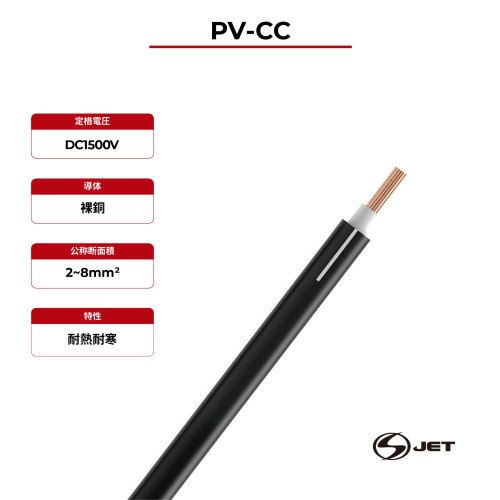

1.5kV ソーラーケーブル PV-CC JET 認定
- モデル
- PV-CC
プロパティ
- 定格温度
- -40℃〜90℃
- 試験電圧
- 6500V 交流
- 定格電圧
- 1500V直流
- 導体
- 裸銅（2〜8mm²）または錫メッキ銅（3.5〜6mm²）
- 絶縁
- XLPE、白
- ジャケット
- XLPO、ブラック
- 炎試験
- JIS C3665-1-2
- 参照標準
- ジェットスト-CABL-001-1(H25-10)
評価
製品の説明
PV-CCソーラーケーブルの利点
1.5kV ソーラーケーブル PV-CC JET
PV-CCケーブルは、ユニバーサル1500V電圧と銅導体を備えており、日本市場の太陽電池モジュール、太陽電池モジュールと接続箱間の延長ケーブル、接続箱と電力調整器間の配線ケーブルに適応できます。また、JET認証に合格し、優れた難燃性と耐候性を備えており、日本市場のプロジェクトの安全性と安定性を確保しています。外観から見ると、PV-CCケーブルのXLPEシースには白いストライプがあり、他のタイプのケーブルと区別するのに役立ちます。
· 優れた難燃性と耐候性
· 耐熱性と耐寒性
· ハロゲンフリー
· 端子コネクタの対応加工
PV-CC ソーラーケーブル技術データ
定格温度 | -40℃〜90℃ | |
試験電圧 | 6500V 交流 | |
定格電圧 | 1500V DC | |
参照標準 | ジェットスト-CABL-001-1(H25-10) | |
試験基準 | 冷間曲げ試験：JIS C3660-1-4 燃焼試験：JIS C3665-1-2 | |
PV-CC ソーラーケーブル 製品説明
ケーブル名 | 導体 材料 | 断面 (mm²) | 断熱材の厚さ (ミリメートル) | ジャケットの厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
1.5kV ソーラーケーブル PV-CC JET | 裸銅 | 2 | 0.70 | 1.11 | 5.60 | 9.24 |
3.5 | 0.70 | 1.13 | 6.30 | 5.20 | ||
5.5 | 0.70 | 1.15 | 7.00 | 3.33 | ||
8 | 0.70 | 1.18 | 7.60 | 2.31 | ||
錫メッキ銅 | 3.5 | 0.70 | 1.13 | 6.30 | 5.41 | |
4 | 0.70 | 1.14 | 6.30 | 5.09 | ||
5.5 | 0.70 | 1.15 | 7.00 | 3.47 | ||
6 | 0.70 | 1.16 | 7.10 | 3.39 |
