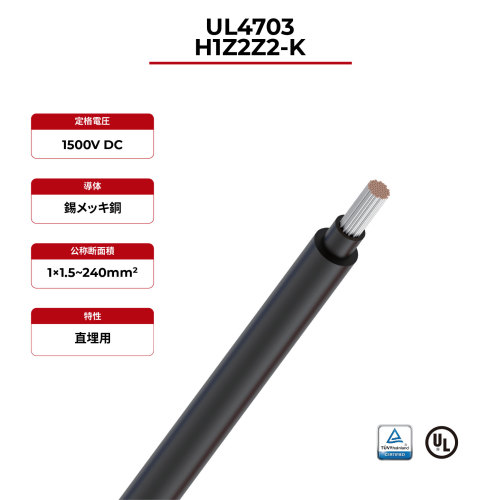

1.5kV ソーラーケーブル EN 50618 H1Z2Z2-K & UL4703 IEC62930
- モデル
- EN 50618 H1Z2Z2-KおよびUL4703
プロパティ
- 定格温度
- -40℃〜90℃
- 試験電圧
- 6500V 交流
- 定格電圧
- 1500V直流
- 導体
- 錫メッキ銅 2.5～6mm²
- 絶縁
- XLPO、黒または白
- アウトレイヤー
- XLPO、黒、赤、その他の色
- 炎試験
- VW-1/IEC60332-1
評価
製品の説明
EN 50618 H1Z2Z2-K & UL4703 ソーラーケーブルの利点
1.5kV ソーラーケーブル EN 50618 H1Z2Z2-K & UL4703 IEC62930
このケーブルは太陽光発電や太陽光発電システムで広く使用されており、太陽電池モジュールと電気部品を接続し、屋外の過酷な環境に適しています。
· 紫外線耐性
· 直接埋葬可能
· 高難燃性Vw-1/IEC60332-1
· 低煙ハロゲンフリー
· 絶縁抵抗が高い
EN 50618 H1Z2Z2-K & UL4703 ソーラーケーブル技術データ
定格温度 | -40℃〜90℃ | |
試験電圧 | 6500V 交流 | |
定格電圧 | 1500V DC | |
試験基準 | 煙濃度試験：透過率≥60% EN50618 冷間曲げ試験: -40°C±2°C 亀裂なし EN60811-504 燃焼試験: VW-1/ IEC 60332-1 | |
EN 50618 H1Z2Z2-K & UL4703 ソーラーケーブル製品説明
ケーブル名 | 断面 （AWG） | 内層の厚さ (ミリメートル) | 内層外径 (ミリメートル) | 外層の厚さ (ミリメートル) | ケーブル外径 (ミリメートル) | 導体抵抗最大 (Ώ/km、20°C) |
1.5kV ソーラーケーブル EN 50618 H1Z2Z2-K & UL4703 IEC62930 | 12 | 1.16 | 4.58 | 0.38 | 5.34 | 5.43 |
10 | 1.16 | 5.19 | 0.38 | 5.95 | 3.41 | |
8 | 1.35 | 6.31 | 0.76 | 7.83 | 2.14 | |
6 | 1.69 | 7.9 | 0.76 | 9.42 | 1.35 | |
4 | 1.69 | 9.1 | 0.76 | 10.62 | 0.848 | |
3 | 1.69 | 9.78 | 0.76 | 11.3 | 0.673 | |
2 | 1.69 | 10.57 | 0.76 | 12.09 | 0.534 | |
1 | 2.02 | 12.22 | 1.14 | 14.5 | 0.423 | |
1/0 | 2.02 | 13.23 | 1.14 | 15.51 | 0.335 | |
2/0 | 2.02 | 14.04 | 1.14 | 16.32 | 0.266 | |
3/0 | 2.02 | 15.64 | 1.14 | 17.92 | 0.211 |
