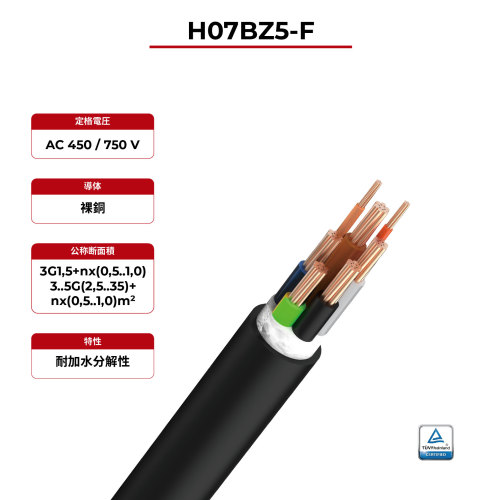

450V充電ケーブル EN50620/IEC62893 EVC H07BZ5-F TÜV
- モデル
- EVC H07BZ5-F
プロパティ
- 導体
- 裸銅
- 断熱材
- XLPO
- 外層素材
- ＴＰＵ
- 定格電圧
- 交流450/750V
- 温度定格
- -40°C ～ +90°C
- 炎試験
- IEC60332-1
- によると
- EN50620、IEC62893
評価
製品の説明
利点
EN50620/IEC62893 EVC H07BZ5-F 充電ケーブル
SUNKEAN充電スタンドに使用できるTUV認証ケーブル。TPUシースを採用し、肌に優しく、耐摩耗性に優れた素材です。IEC60332-1耐火試験に合格しており、工業・商業施設や家庭用充電スタンドでも安心して使用できます。
· 低温耐性
· 耐油性
· 酸とアルカリに耐性がある
· オゾン耐性
· 耐加水分解性
技術データ
導体： | 裸銅 | |
絶縁材/色: | XLPO メインコア: 青、茶、黒、灰色、黄、緑 単線芯：オレンジ、赤 | |
外層の素材/色: | TPU / オプションカラー（白以外） | |
定格電圧: | 交流450/750V | |
温度定格: | -40°C ～ +90°C | |
炎試験: | IEC60332-1 | |
によると： | EN50620、IEC62893 | |
製品説明
断面 （AWG） | 許容電流容量(参考) （あ） | 断熱材公称厚さ (ミリメートル) | 外被公称厚さ (ミリメートル) | シールドなしケーブル外径 (ミリメートル) | 導体抵抗 最大（Ω/km、20°C） |
3x1.5mm2+(0~10)x(0.5~1.0) | 10 | 0.70 | 1.50 | 9.2〜11.8 | 13.3 |
3x2.5mm2+(0~10)x(0.5~1.0) | 16 | 0.70 | 1.60 | 10.1〜13.2 | 7.98 |
3x4mm2+(0~10)x(0.5~1.0) | 20 | 0.70 | 1.70 | 12.1〜15.5 | 4.95 |
3x6mm2+(0~10)x(0.5~1.0) | 32 | 0.70 | 1.90 | 13.7〜17.5 | 3.30 |
3x10mm2+(0~10)x(0.5~1.0) | 40 | 0.70 | 2.10 | 16.3〜20.8 | 1.91 |
5x2.5mm2+(0~10)x(0.5~1.0) | 63 | 0.70 | 2.40 | 19.4~24.9 | 1.21 |
5x2.5mm2+(0~10)x(0.5~1.0) | 16 | 0.70 | 1.80 | 12.9〜16.5 | 7.98 |
5x4mm2+(0~10)x(0.5~1.0) | 20 | 0.70 | 2.00 | 14.9~19.1 | 4.95 |
5x6mm2+(0~10)x(0.5~1.0) | 32 | 0.70 | 2.20 | 16.9~21.7 | 3.30 |
5x10mm2+(0~10)x(0.5~1.0) | 40 | 0.70 | 2.50 | 20.3〜25.9 | 1.91 |
5x16mm2+(0~10)x(0.5~1.0) | 63 | 0.70 | 2.80 | 24.2~31.0 | 1.21 |
5x25mm2+(0~10)x(0.5~1.0) | 80 | 0.90 | 3.40 | 30.2〜38.7 | 0.780 |
5x35mm2+(0~10)x(0.5~1.0) | 125 | 0.90 | 3.90 | 35.6~45.5 | 0.554 |
